Kakšne so razlike med I-nosilci in H-nosilci?

2024-12-21

I-nosilci in H-nosilci imajo vsak svoje prednosti in slabosti. I-nosilci so izjemni glede odpornosti na stiskanje in stabilnosti, medtem ko so H-nosilci ugodnejši glede odpornosti na upogibanje in učinkovitosti preseka. ‌


I-nosilci, navadni ali lahki, imajo razmeroma visoke in ozke dimenzije preseka, zato je vztrajnostni moment obeh glavnih tulcev površine preseka precej različen. Zato se na splošno lahko uporabljajo le neposredno za člene, ki so upognjeni v ravnini mreže, ali za oblikovanje nosilnih elementov rešetkastega tipa. Ni primeren za osno stisnjene člene ali člene, ki so upognjeni pravokotno na ravnino spleta, kar močno omejuje njegovo področje uporabe.

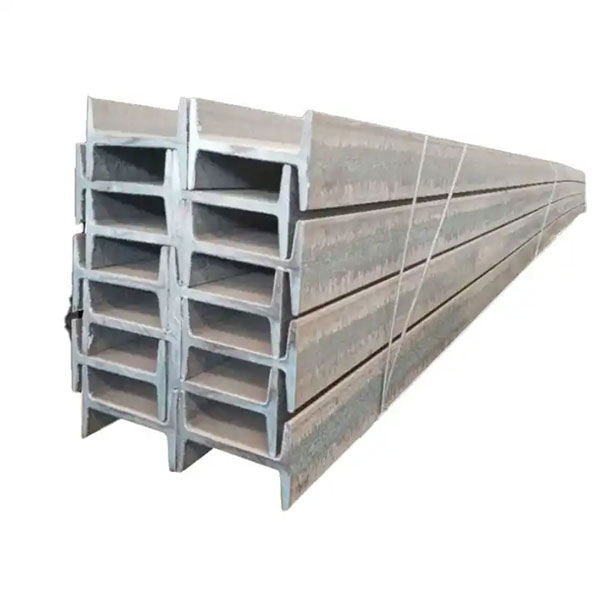

Hot rolled I-beam

H-nosilciso učinkoviti in ekonomični presečni profili (drugi vključujejo hladno upognjeno tankostensko jeklo, valovite jeklene plošče itd.). Zaradi razumne oblike prečnega prereza lahko izboljšajo učinkovitost jekla in izboljšajo njegovo nosilnost. Za razliko od navadnih I-nosilcev so prirobnice H-nosilcev razširjene, notranja in zunanja površina pa sta običajno vzporedni, kar omogoča enostavno povezavo z drugimi komponentami z visoko trdnimi vijaki. Njegova velikost predstavlja razumno serijo, modeli pa so popolni, kar je priročno za načrtovanje in izbiro.

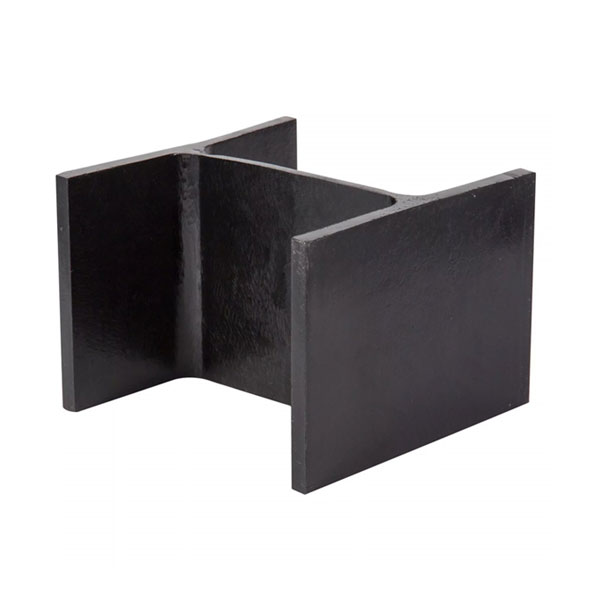

Hot Rolled and High Frequency Welded H-beams

Prirobnice iz jekla v obliki črke H so enake debeline, z valjanimi profili in kombiniranimi profili, sestavljenimi iz treh plošč, zvarjenih skupaj. I-nosilci so vsi valjani profili. Zaradi slabe proizvodne tehnologije ima notranji rob prirobnice naklon 1:10. Valjanje jekla v obliki črke H je drugačno od valjanja navadnih I-nosilcev, ki uporabljajo samo en komplet vodoravnih valjev. Ker so njegovi robovi široki in nimajo naklona (ali pa je naklon zelo majhen), je treba hkrati dodati komplet navpičnih valjev za valjanje. Zato sta njegov postopek valjanja in oprema bolj zapletena kot pri navadnih valjarnah. Največja višina valjanega jekla v obliki črke H, ki se lahko proizvede na Kitajskem, je 800 mm. Če to presega, je lahko samo varjen kombinirani odsek.
